Hur installerar man ett berg PV-monteringssystem på en brant sluttning eller komplex terräng?

Förstå utmaningarna med Mountain PV-monteringssystem

Att installera ett bergsfotovoltaiskt (PV) monteringssystem i branta sluttningar eller ojämn terräng innebär en unik uppsättning tekniska och logistiska utmaningar. Den varierande jordsammansättningen, oförutsägbara väderförhållandena och branta lutningar kräver specifika konstruktioner och installationstekniker. Innan installationen påbörjas är det viktigt att utvärdera platsens sluttningsstabilitet, markstruktur och exponering för solljus. Dessa bedömningar hjälper till att bestämma den mest lämpliga grundtypen och ställkonfigurationen. Eftersom bergs-PV-projekt ofta är belägna i avlägsna områden, bör tillgänglighet och transport av material också beaktas under planeringen för att säkerställa säker och effektiv konstruktion.

Platsundersökning och terrängbedömning

Det första kritiska steget är att genomföra en detaljerad topografisk undersökning. Lantmätare använder avancerade kartverktyg som GPS och LiDAR för att skapa exakta 3D-terrängmodeller. Dessa modeller hjälper till att identifiera lutningsvariationer, potentiella hinder och områden som är utsatta för erosion eller jordskred. Data som samlas in gör det möjligt för ingenjörer att anpassa monteringssystemets layout och fundamenttyp. I branta terränger minimerar identifiering av stabila zoner för fundamentförankring framtida strukturella påfrestningar. En grundlig platsundersökning hjälper också till att bestämma den optimala orienteringen och lutningsvinkeln för maximal solexponering, vilket säkerställer långsiktigt energiutbyte.

Designanpassning till komplex topografi

Till skillnad från plana PV-installationer, berg PV monteringssystem måste anpassa sig till oregelbundna landskap. Justerbara ställstrukturer används ofta för att rymma varierande höjder samtidigt som en enhetlig panelvinkel bibehålls. Stödramarna är utformade för att följa markens kontur, vilket minskar behovet av omfattande hyvling. Ingenjörer kan använda flexibelt radavstånd för att hantera skuggning mellan arrayer. Denna typ av adaptiv design förbättrar både stabiliteten och effektiviteten i installationen. I vissa fall installeras segmenterade arrayer på olika höjder för att passa naturliga sluttningar, vilket minimerar störningar i miljön.

Att välja rätt grundsystem

Grunden för ett bergs-PV-monteringssystem beror mycket på jordtyp, lutningsvinkel och geologiska förhållanden. För stenig eller fast mark kan ankarbultar eller bergborrar användas för att fästa ramarna. I mjukare jordar ger markskruvar eller armerad betongfot bättre lastfördelning. Nyckeln är att välja en grund som ger tillräcklig hållkapacitet utan att orsaka alltför stora störningar i terrängen. Ingenjörer överväger också vattendränering och erosionskontroll under grundkonstruktionen. Tabellen nedan jämför vanliga grundtyper som används i solcellsprojekt i branta sluttningar.

Installation av racksystem

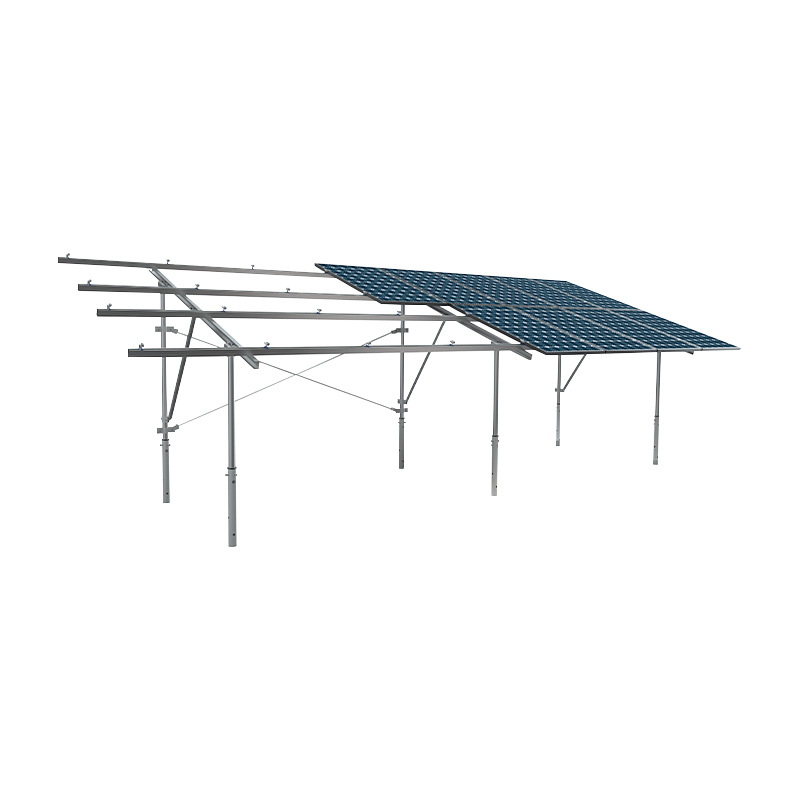

Efter att fundamentet är på plats monteras inredningssystemet för att stödja PV-modulerna. Installationen måste säkerställa strukturell integritet trots ojämn mark. Monteringsskenor är inriktade och justerade individuellt för att bibehålla konsekvent panellutning och orientering. I vissa utföranden används teleskopiska ben eller justerbara leder för att kompensera för höjdskillnader mellan fundament. Fästsystemen kontrolleras för korrekt vridmoment för att förhindra att de lossnar på grund av vibrationer eller vindbelastningar. Korrekt jordning av ställningskonstruktionen är också avgörande för säkerhet och överensstämmelse med elektriska standarder.

Optimera panellayout för lutningsförhållanden

Att optimera panellayouten hjälper till att balansera energiproduktion med mekanisk stabilitet. I brant terräng måste arrayavståndet beräknas noggrant för att förhindra skuggning från de övre raderna. Lutningsvinkeln kan justeras efter lutningsriktningen för att säkerställa optimal solexponering. För söderläge kan en något minskad lutning bidra till att upprätthålla en enhetlig energiuppsamling. För sluttningar som vetter mot norr kan högre lutningsvinklar krävas för att fånga mer solljus. Korrekt avstånd och inriktning förbättrar inte bara effektiviteten utan minskar också vindmotstånd och mekanisk påfrestning på systemet.

Hantera vattendränering och jorderosion

Effektiv vattenhantering är avgörande i bergs-PV-installationer. Dålig dränering kan leda till erosion runt fundamentet och äventyra strukturell stabilitet. Att installera dräneringsdiken, stödmurar eller vegetationsbarriärer kan hjälpa till att kontrollera avrinning. Ingenjörer utformar ofta monteringslayouten för att följa det naturliga vattenflödet i sluttningen, och undviker vattenansamling under strukturerna. Dessutom kan skyddsmattor eller geotextilier appliceras runt fundamenten för att förhindra jordförskjutning. Att upprätthålla korrekt dränering minskar långsiktiga underhållsbehov och förlänger systemets livslängd.

Överväganden om elsystem

Den elektriska designen av ett bergs-PV-system måste ta hänsyn till höjdförändringar och längre kabeldragningar. Flexibelt rör och väderbeständiga kablar används för att hantera variationer i terrängen och förhindra att fukt tränger in. Kopplingsdosor är placerade i tillgängliga områden för enklare inspektion och underhåll. Jordning och limning måste följa elektriska säkerhetsstandarder för att förhindra potentiella fel. Användningen av mikroväxelriktare eller strängoptimerare kan hjälpa till att upprätthålla stabil prestanda även om vissa paneler delvis skuggas av terräng eller vegetation.

Installationssäkerhet och utrustningshantering

Arbete i brant eller ojämn terräng ökar risken för halka och fall. Säkerhetsåtgärder inkluderar användning av selar, rep och säkra ankare för arbetare. Tung utrustning som kranar och grävmaskiner bör placeras noggrant för att undvika jordkollaps eller överbelastning av sluttningen. Lättviktsmaterial och modulära konstruktioner föredras ofta för enkel transport och montering. Utbildning av personal i backningssäkerhet och nödprocedurer säkerställer att installationen fortskrider effektivt utan att kompromissa med arbetarnas välbefinnande.

Kvalitetskontroll och inspektion

När installationen är klar säkerställer en noggrann inspektion att alla strukturella och elektriska komponenter uppfyller designkraven. Varje fundament och ramkoppling kontrolleras för stabilitet och inriktning. Elektriska kretsar testas för kontinuitet och isolationsresistans. Övervakningssystem kan installeras för att spåra realtidsprestanda och upptäcka potentiella fel. I bergsmiljöer hjälper regelbundna inspektioner till att identifiera problem som markrörelser, korrosion eller vegetationstillväxt som kan påverka prestandan över tid.

Underhåll och långtidsprestanda

Mountain PV-system kräver kontinuerligt underhåll för att bevara sin effektivitet och säkerhet. Regelbunden rengöring av paneler hjälper till att upprätthålla energiproduktionen, särskilt i områden som är utsatta för damm eller snöfall. Att inspektera fundament och stödstrukturer för tecken på slitage eller förskjutningar säkerställer långsiktig tillförlitlighet. Dräneringssystem bör hållas rena för att förhindra erosion. Användningen av fjärrövervakningsverktyg gör det möjligt för operatörer att snabbt upptäcka och åtgärda prestandaavvikelser. Med rätt skötsel kan ett berg PV-monteringssystem fungera effektivt i årtionden.

Miljöhänsyn och hållbar design

Att installera solcellssystem på berg kräver noggrann hänsyn till miljöpåverkan. Att minimera markstörningar, bevara växtlighet och använda återvinningsbara material bidrar till en hållbar projektutveckling. I vissa projekt används lågpåverkande installationstekniker för att undvika kraftig hyvling eller avskogning. Korrekt restaurering av platsen efter installationen hjälper till att upprätthålla den ekologiska balansen. Genom att integrera energiproduktion med miljöbevarande kan solcellssystem i bergen tillhandahålla förnybar energi samtidigt som de skyddar naturliga landskap.

Integrering av systemövervakning och automatisering

Moderna bergs-PV-installationer inkluderar ofta övervaknings- och automationssystem för att förbättra prestandahanteringen. Sensorer spårar miljöförhållanden som temperatur, solljus och vindhastighet. Automatiserade system kan justera driftsparametrar eller varna underhållsteam när oegentligheter inträffar. Genom att använda realtidsdata kan operatörer optimera energiproduktionen och upptäcka mekaniska eller elektriska problem tidigt. Denna integration hjälper till att bibehålla effektiviteten även under utmanande bergsförhållanden.
