Hur man effektivt designar och installerar tak PV -monteringssystem: en komplett guide

Huvudtaktyper Pv monteringssystem

De Tak Pv -monteringssystem är en nyckelkomponent i det fotovoltaiska kraftproduktionssystemet, och det åtar sig den viktiga uppgiften att fastställa de fotovoltaiska modulerna på taket. Med utvecklingen av fotovoltaisk teknik och ökningen i efterfrågan blir de typer av takfotovoltaiska stödsystem alltmer mångsidiga. När du väljer ett lämpligt fotovoltaiskt stödsystem måste strukturen, materialet, antalet fotovoltaiska paneler och miljöfaktorer på taket beaktas. Följande är flera huvudtyper av PV -monteringssystem.

1. Fast supportsystem

Det fasta supportsystemet är den vanligaste typen av fotovoltaiskt stöd för tak. Dess karakteristik är att när stödet har installerats kommer vinkeln inte att justeras över tid. Det fasta stödsystemet är vanligtvis lämpligt för tak som inte är blockerade och har tillräckligt direkt solljus. Systemet har en enkel struktur, låg kostnad och är lätt att installera, lämpligt för de flesta bostads- och kommersiella byggnader.

Fördelen med det fasta supportsystemet är dess kostnadseffektivitet, som kan ge användarna stabil kraftproduktionsprestanda. Eftersom ingen rörlig mekanism krävs är underhållet enkelt och tillförlitligheten är hög. Det fasta stödet bildar vanligtvis en vinkel med takytan i en liten vinkel, som effektivt kan absorbera solljus och säkerställa effektivitet med hög kraftproduktion. För områden med goda belysningsförhållanden och låg vind är det fasta stödsystemet ett ekonomiskt och effektivt val.

2. Justerbart konsolsystem

Jämfört med fast konsolsystem har justerbart konsolsystem högre flexibilitet. Dess huvudfunktion är att lutningsvinkeln för fotovoltaiska moduler kan justeras enligt säsongsförändringar eller olika solskenvinklar. Denna typ av konsolsystem är vanligtvis lämplig för tak med komplexa belysningsförhållanden och måste optimera kraftproduktionseffektiviteten.

Justerbart konsolsystem kan delas upp i två typer: manuell justering och automatisk justering. Den manuella justeringstypen kräver att användaren manuellt justerar fästets vinkel enligt säsongs- och väderförändringar; Medan den automatiska justeringstypen automatiskt justerar vinkeln genom en mekanisk anordning för att maximera kraftproduktionseffektiviteten. Fördelen med justerbara parentes är att de kan maximera kraftproduktionsprestanda för fotovoltaiska moduler enligt faktiska förhållanden, särskilt lämpliga för områden där vinklar måste optimeras. Installationskostnaden för det automatiska justeringssystemet är emellertid hög och kan kräva mer underhåll och hantering.

3. Lätt konsolsystem

Lätt konsolsystem använder vanligtvis lätta metall- eller plastmaterial och är lämpliga för lätta takstrukturer eller relativt svaga tak. Detta konsolsystem är särskilt lämpligt för byggnader med låg strukturell bärande kapacitet. Genom att använda lätta konsoler kan taket på taket effektivt reduceras och trycket på taket orsakat av överviktiga konsoler kan undvikas.

Fördelarna med detta system är snabb installation, låg kostnad och det är mycket lämpligt för senare renovering eller expansion. Nackdelen med lätta monteringssystem är att de kanske inte är lika stabila som tunga monteringssystem, så särskild hänsyn måste tas till miljöfaktorer som vindbelastningar och regn och snö. Lätt monteringssystem är ett idealiskt val för byggnader med lätta tak eller komplexa strukturer.

4. Flytande monteringssystem

Det flytande monteringssystemet är en speciell typ av monteringssystem, som vanligtvis används för platta tak eller platta tak. Till skillnad från traditionella monteringssystem fixar inte flytande monteringssystem direkt fotovoltaiska moduler på taket genom traditionella fixeringsmetoder, utan stabiliserar montering på taket genom att lägga till vikt eller trycka vikt, och kräver vanligtvis inte perforering av taket.

Fördelen med det flytande monteringssystemet är att det inte skadar takets integritet, vilket är särskilt lämpligt för byggnader som inte vill göra stora förändringar i takstrukturen. Dessutom är det flytande monteringssystemet mycket anpassningsbart och kan flexibelt svara på olika egenskaper hos takytan, särskilt för hyresbyggnader eller byggnader som inte har långsiktiga förändringar. Eftersom flytande monteringssystem inte har några fixeringar, måste särskild uppmärksamhet ägnas åt vindbelastningsproblem under installationen i områden med stark vind.

5. Spårtypssystem

Track-typens konsolsystem har huvudsakligen flera fotovoltaiska moduler genom ett långt spår. Detta system kan flytta fotovoltaiska paneler på banan för vinkeljustering och optimering. Spårtyps-konsolen är lämpligt för byggnader med stort takutrymme och måste justera vinkeln på fotovoltaiska paneler. Utformningen av spårtypfästet gör det möjligt för fotovoltaiska paneler att glida horisontellt och därmed justera komponenternas riktning och vinkel, vilket ytterligare förbättrar systemets totala kraftproduktionseffektivitet.

Fördelen med spårtypskonsolen är att den kan uppnå mer flexibel komponentjustering för att anpassa sig till strukturen och miljöförhållandena för olika tak. Emellertid är installationen och underhållet av spåret av spårtyp relativt komplicerade och kostsamma. Därför är denna typ av system mer lämpad för storskaliga kommersiella eller industriella projekt och är inte lämplig för småskaliga hemförloppsinstallationer.

6. Fällbar konsolsystem

Det vikbara konsolen är ett innovativt konsolsystem som kan vikas eller utvecklas efter behov. Den vikbara konsolen sparar inte bara utrymme, utan kan också justeras enligt faktiska förhållanden för att anpassa sig till olika ljusvinklar. Det är i allmänhet lämpligt för platser där vinkeln måste justeras enligt olika årstider, särskilt för områden med stora ljusskillnader på vintern eller sommaren.

Den största fördelen med det hopfällbara konsolen är dess flexibilitet, som effektivt kan justera vinkeln på den fotovoltaiska panelen under olika tidsperioder för att anpassa sig till olika solskenförhållanden. På grund av dess vikbara design har den hopfällbara konsolen bra utrymme och är lämplig för takinstallation med begränsat utrymme. Nackdelen är att den kräver vissa manuella operationer under installation och justering, vilket är mindre bekvämt än det automatiska justeringssystemet.

7. Fotovoltaiskt konsolsystem med hög densitet

Högdensitetsfotovoltaisk konsolsystem är ett takfotovoltaiskt system som är lämpligt för efterfrågan på hög effekt. Det optimerar layouten på konsolen, minskar klyftan mellan fotovoltaiska moduler och använder takutrymmet. Systemet är lämpligt för kommersiella och industriella applikationer som kräver effektiv kraftproduktion.

Fördelen med högdensitetskonsoler är att de använder utrymme effektivt, är lämpliga för situationer där takområdet är begränsat och kan öka kraftproduktionskapaciteten per enhetsområde. På grund av den snäva layouten krävs emellertid mer uppmärksamhet under underhåll, särskilt vid rengöring och inspektion, och det kan finnas vissa operativa svårigheter.

Hur man bedömer om taket är lämpligt för att installera en PV -monteringssystem

När den globala efterfrågan på förnybar energi ökar har fotovoltaiska kraftproduktionssystem på taket gradvis blivit ett viktigt sätt för hem och företag att använda solenergi. Innan du installerar ett PV -monteringssystem är det ett avgörande steg att bedöma om taket är lämpligt för att installera ett PV -monteringssystem. Olika typer av tak skiljer sig åt när det gäller bärande kapacitet, strukturell stabilitet, vinklar och utrymme, så en detaljerad utvärdering krävs.

1. Takstruktur och bärande kapacitet

Först och främst är takets struktur och bärande kapacitet de mest grundläggande faktorerna för att avgöra om det är lämpligt för att installera ett PV-monteringssystem. Det fotovoltaiska stödsystemet har en viss vikt, särskilt när man installerar flera fotovoltaiska moduler, taket måste ha tillräcklig bärande kapacitet för att stödja vikten av det fotovoltaiska stödet och modulerna. Generellt sett bestämmer takets strukturella typ dess bärande kapacitet.

Vanliga takstrukturer inkluderar trätak, betongtak, metalltak och tegeltak. Den bärande kapaciteten för olika takmaterial och strukturer varierar kraftigt, så innan takets fotovoltaiska stödsystem måste utvärderas i detalj. För trätak eller kakeltak, om den bärande kapaciteten är otillräcklig, kan förstärkning krävas före installationen. För betongtak är den bärande kapaciteten vanligtvis stark, men det är också nödvändigt att kontrollera om det finns sprickor eller andra skador på takytan.

Dessutom måste takets designliv och livslängd också beaktas. Om taket är nära slutet av sin livslängd kan det behöva bytas ut eller repareras, annars kan takproblemet orsaka instabiliteten hos konsolen efter att det fotovoltaiska konsolsystemet har installerats.

2. Takets lutning och vinkel

Takets lutning och vinkel är avgörande för installationen av fotovoltaiska parenteser. Utformningen av det fotovoltaiska fästesystemet justerar vanligtvis lutningsvinkeln för den fotovoltaiska modulen enligt takets lutning och vinkel för att säkerställa att modulen kan få solljus i största utsträckning. Ju större takens lutning är, desto mer mångfaldig justeringsområde och installationsmetoder för konsolen.

Generellt sett är den optimala installationsvinkeln för det fotovoltaiska systemet vanligtvis mellan 15 grader och 40 grader, och den specifika vinkeln kommer att bestämmas enligt den geografiska platsen och solstrålningen. Om takets lutning är för liten eller för stor kan det vara nödvändigt att använda en vinkeljusteringsfäste för att justera installationsvinkeln på fotovoltaisk panel. Dessutom kan ett tak som är för platt eller lutande orsaka otillräcklig stabilitet i konsolen, så strukturell förstärkning krävs enligt faktiska förhållanden.

För vissa platta tak kan installationsvinkeln på konsolsystemet justeras genom att justera själva fästets vinkel för att uppnå den optimala belysningsvinkeln, medan för sluttande tak kan installationsmetoden för konsolen bestämmas enligt taket. Kort sagt, takets lutning och vinkel påverkar direkt kraftproduktionseffektiviteten för den fotovoltaiska panelen, så en detaljerad bedömning krävs före installation baserat på den faktiska situationen.

3. Takorientering och skuggning

Takets orientering är en av de viktigaste faktorerna som påverkar effektiviteten i fotovoltaisk kraftproduktion. Den bästa orienteringen för fotovoltaiska moduler är söderut, eftersom söderna kan få mest solljus, särskilt på norra halvklotet. Söderläge tak kan få mer solstrålning och därmed förbättra den totala effektiviteten i det fotovoltaiska kraftproduktionssystemet. För österläge eller västläge tak, även om kraftproduktionseffektiviteten är något lägre, kan de fortfarande installeras och erhålla en viss mängd kraftproduktion.

Förutom orienteringen är skuggning också ett viktigt övervägande. Omgivande träd, byggnader, ledningar och andra hinder kan påverka bestrålningsområdet för den fotovoltaiska modulen och därigenom påverkar kraftproduktionseffektiviteten. Därför, när man bedömer om taket är lämpligt för att installera ett fotovoltaiskt konsolsystem, är det nödvändigt att överväga om det finns hinder i den omgivande miljön och se till att det fotovoltaiska systemet kan få så mycket solljus som möjligt under alla väderförhållanden. Om det finns många hinder kan du överväga att minska skuggningen genom att beskära träd eller justera layouten på konsolen.

4. Takytans tillstånd och material

Takets yttillstånd och material är också nyckelfaktorer som påverkar installationen av det fotovoltaiska fästesystemet. Olika takmaterial kommer att påverka installationsmetoden och fasthet i konsolen. Vanliga takmaterial inkluderar brickor, metallplåtar, asfaltplattor och betong. Varje material har olika egenskaper och kräver olika metoder för konsol.

För kakeltak är det nödvändigt att undvika att skada taket på taket när du installerar den fotovoltaiska konsolen, så att du kan välja ett konsolsystem som inte tränger igenom taket, till exempel en viktad konsol eller en klämfäste. För metalltak kan konsolen fixeras genom perforering, så installationen är relativt enkel. Betongtak använder vanligtvis expansionsbultar eller kemiska ankare för att fixa konsolen, men det är nödvändigt att bekräfta om takets struktur kan bära vikten på konsolen.

Dessutom måste takytans planhet också utvärderas. Om det finns sprickor, vågor eller åldrande problem på takytan kan detta påverka stabilitet och långsiktiga livslängd för konsolen. Därför måste takytan inspekteras före installationen för att säkerställa att det inte finns några trasiga eller ojämna områden. Om taket visar sig vara allvarligt skadat kan det behöva repareras innan du överväger att installera det fotovoltaiska systemet.

5. Takunderhåll och säkerhet

Takets underhåll och säkerhet är en av de faktorer som måste beaktas vid installation av ett fotovoltaiskt konsol. Det fotovoltaiska konsolsystemet måste installeras ordentligt, så takets stabilitet och tillförlitlighet måste säkerställas. Om det finns strukturella problem med taket, som tak som sjunker, spricker eller läcker, måste de repareras innan de installerar PV -monteringssystemet.

Dessutom måste takets säkerhet också utvärderas. Under installationsprocessen måste byggnadsarbetarna säkerställa takets säkerhet för att undvika säkerhetsolyckor orsakade av felaktig drift. Vid installation av det fotovoltaiska stödsystemet är det nödvändigt att säkerställa att taket kan bära vikten på installationsutrustningen och byggnadsarbetarna, så en detaljerad utvärdering av taket krävs för att säkerställa säkerheten under byggprocessen.

Hur man väljer lämpligt PV -monteringssystem Enligt takmaterialet

PV -monteringssystemet är kärndelen av det fotovoltaiska kraftproduktionssystemet. Dess huvudfunktion är att fixa de fotovoltaiska modulerna på taket och säkerställa dess stabilitet och säkerhet. Valet av takmaterial påverkar direkt design- och installationsmetoden för PV -monteringssystemet. Olika typer av takmaterial har olika egenskaper. Därför, när du väljer fotovoltaiska stöd, måste faktorer som takstruktur, bärande kapacitet, vindmotstånd och om det är lätt att perforera betraktas som omfattande.

1. Asfaltstak

Asfaltstak är vanliga i bostadshus och har fördelarna med god vattentät prestanda, enkel konstruktion och låga kostnader. Emellertid är asfalt -tak tak relativt tunna och har begränsad strukturell bärförmåga. Därför, när du väljer ett PV -monteringssystem, bör särskild uppmärksamhet ägnas åt matchningen av lagerkapaciteten. Eftersom asfaltkingelmaterialet är mjukt kan direkt borrning orsaka skador på det vattentäta skiktet och påverka tätningen av taket.

För tak av asfaltkakel väljs vanligtvis icke-perforerade stödsystem, eller stödtyper med mindre penetration används. Dessa stöd kan installeras med speciella viktbärande eller klämmetoder utan att tränga igenom taket för att undvika att skada det vattentäta skiktet. Flytande stöd och viktbärande stöd är vanligtvis bättre val. Denna typ av stöd är lätt att installera och kommer inte att skada takstrukturen. Det är lämpligt för tak med lättare laster.

2. Metalltak

Metalltakmaterial inkluderar stålplattor, aluminiumplattor, etc. Deras huvudfördelar är hög styrka, god hållbarhet, stark vindmotstånd och god vattentäthet. Takstrukturen för metalltak är vanligtvis stark och tål stora belastningar. För metalltak kan du därför välja ett fast fotovoltaiskt konsolsystem, som är direkt bultat på taket, och installationsprocessen är relativt enkel.

När du väljer en fotovoltaisk konsol för ett metalltak måste du ta hänsyn till metallmaterialets typ och tjocklek. För tjockare metalltak kan konsolsystemet fixeras direkt på taket genom stansning; För tunnare metalltak måste du välja ett konsolsystem med justerbart stöd för att undvika överdrivet tryck på taket. Dessutom kan användningen av antikorrosionsmetallfästssystem effektivt öka livslängden för fotovoltaiska konsoler, särskilt i områden med relativt fuktiga miljöer som havet.

3. Plant tak

Karakteristiken för platta tak är att det inte finns någon lutning, och installationen av fotovoltaiska moduler kräver att konsolen justerar vinkeln på fotovoltaiska paneler. Platta tak är vanliga i kommersiella byggnader och industrianläggningar. De är vanligtvis tillverkade av betong eller armerade betongmaterial och har stark bärkapacitet. I detta fall kan en mängd supportsystem användas, inklusive fasta stöd, justerbara stöd och flytande stöd.

Eftersom platta tak vanligtvis är stora i området och inte har någon lutningsvinkel, när du väljer ett stödsystem, är det nödvändigt att göra rimliga vinkeljusteringar enligt den specifika installationsplatsen och ljusförhållandena. Om belysningsförhållandena är relativt fixerade kan ett fast stöd väljas; Om belysningsvinkeln varierar mycket med årstiderna kan ett justerbart stöd väljas, eller till och med ett stödsystem med spår kan användas för att justera vinkeln på den fotovoltaiska modulen vid olika tidpunkter. Eftersom den platta takstrukturen vanligtvis har en stark bärförmåga, kan ett tyngre stödsystem, såsom ett ballaststöd, väljas för att säkerställa systemets stabilitet.

4. Betongtak

Betongtak används allmänt i höghus och kommersiella byggnader. De är mycket starka och hållbara och har stark vindmotstånd och bärande kapacitet. För betongtak kan olika typer av stödsystem väljas, särskilt tunga stöd som tål stora belastningar. Kraven på betongtak för stöd återspeglas huvudsakligen i fixeringsmetoden. Generellt används ett perforerat stödsystem, det vill säga stödet är direkt fixerat på taket genom att stansar hål för att säkerställa stabiliteten i den fotovoltaiska modulen.

När du väljer en konsol är det nödvändigt att säkerställa att konsolmaterialet har stark korrosionsbeständighet, eftersom fuktigheten i betongtaket är hög, vilket är lätt att orsaka korrosionsproblem i metallfästet. Därför är rostfritt stål eller antikorrosionsbehandlade metallfästen mer lämpliga. Vid installation av parentes på betongtak måste dessutom takytans planhet också övervägas för att undvika installationssvårigheter orsakade av ojämnheten i konsolen och takytan.

5. trätak

Trä tak används vanligtvis i vissa traditionella hus eller vissa byggnader med historiskt värde. Deras struktur är lätt och vacker, men deras bärande kapacitet är relativt svag. Därför krävs valet av fotovoltaiska konsoler för trätak för att undvika att skada takstrukturen eller orsaka åldrande och förfall av träet. För att skydda trätaket bör direktborrning på taket undvikas.

För trästak är de vanligt använda konsoltyperna flytande konsolsystem eller icke-perforerade konsolsystem. Det flytande konsolsystemet kan stabilt fixa konsolen på taket genom att lägga till vikt eller trycka vikt, utan att tränga igenom takytan och kan skydda träet från fukt och skador. Dessutom kan du också välja en konsol med mindre penetration, till exempel en kombination av självlappningsskruvar och tätningsmaterial för att minska påverkan på takytan.

6. Kakelak

Kakeltak är en vanlig traditionell taktyp som är lämplig för de flesta klimat. Kakeltak är strukturellt starka, men deras yta är ojämn, så det är nödvändigt att välja en PV -konsol som kan anpassa sig till oregelbundenheterna på kakelytan. Huvudproblemet med kakeltak är hur man effektivt fixar konsolen utan att skada brickorna.

För kakeltak används vanligtvis klämföretag eller viktade konsoler. Dessa konsoler monterar PV -modulerna på taket genom att klämma fast eller viktas utan att perforera brickorna. Klämmasystemet kan undvika att skada takytan samtidigt som konsolens stabilitet säkerställs. Dessutom kräver installation av kakeltak också uppmärksamhet på tätning för att förhindra fuktpenetrering.

Designkrav för tak PV monteringssystem

Som en nyckelkomponent i det solenergi fotovoltaiska kraftproduktionssystemet, Tak PV -monteringssystem Bär det viktiga ansvaret för att fixa de fotovoltaiska modulerna på taket. Utformningen av stödsystemet får inte bara beakta modulens stabilitet och säkerhet, utan också säkerställa dess långsiktiga tillförlitlighet och effektivitet. Designkraven i taketfotovoltaiskt stödsystem involverar många aspekter, inklusive belastningsanalys, strukturell stabilitet, vind- och snödotensdesign, vattentät prestanda, installationskompetens, etc.

1. Bärkapacitet och belastningsanalys

Det fotovoltaiska stödsystemet på taket måste kunna motstå vikten av de fotovoltaiska modulerna själva och externa miljöbelastningar (såsom vindbelastningar, snöbelastningar etc.). Under designen krävs en detaljerad analys av takets lagerkapacitet för att säkerställa att stödsystemet inte kommer att överbelastas. Vid utformningen av stödet måste belastningsberäkningen utföras enligt faktorer såsom taktyp, stödmaterial och vikten av de fotovoltaiska modulerna för att säkerställa systemets stabilitet.

Lastanalys måste överväga statiska belastningar och dynamiska belastningar. Statiska belastningar inkluderar vikten av fotovoltaiska moduler, medan dynamiska belastningar huvudsakligen kommer från faktorer som vind, snöstryck och jordbävningar. Vindbelastning är en viktig faktor som påverkar stabiliteten i takfotovoltaiska konsolsystem, särskilt på platser med hög vindhastighet eller stark vind i området. Fästsdesignen måste ta hänsyn till påverkan av vindtrycket och genomföra nödvändig förstärkning i designen.

2. Strukturell stabilitet och vindmotstånd

Det fotovoltaiska konsolen för tak måste ha tillräcklig strukturell stabilitet för att motstå olika yttre krafter under svåra väderförhållanden, särskilt starka vindar. Utformningen av konsolen måste överväga sambandet mellan konsolen och den fotovoltaiska modulen och taket, liksom materialets styrka och seghet. Vindbelastning är en nyckelfaktor i designen, särskilt i vissa områden med stark vind. Det fotovoltaiska konsolsystemet måste säkerställa tillräcklig vindmotstånd för att förhindra att konsolen faller av eller den fotovoltaiska modulen från att skadas i blåsigt väder.

Vindmotståndsdesignen för konsolen bör följa vissa specifikationer, med hänsyn till vindhastigheten, vindtrycket och takorienteringen i olika regioner och välja lämpligt konsolmaterial och struktur. Vanliga konsolstrukturer som enkolumnfästen och dubbelkolonnkonsoler måste utformas enligt takets faktiska situation för att säkerställa att konsolen kan upprätthålla god stabilitet under vindbelastning.

3. Antikorrosion och vädermotstånd

Eftersom takfotovoltaiska konsolsystem måste utsättas för den yttre miljön under lång tid, är korrosionsmotståndet och väderbeständigheten hos dess material avgörande. Speciellt i områden med luftfuktighet, saltspray och tung förorening måste korrosionsmotståndet för konsolen uppfyller vissa standarder. Vanliga konsolmaterial såsom aluminiumlegering, rostfritt stål och galvaniserat stål har alla bra korrosionsbeständighet.

Vid utformningen måste ytbehandlingen av konsolen också ta hänsyn till miljöfaktorer. Till exempel bör material med saltspraykorrosionsbeständighet väljas i kustområden, medan i områden med mer regn bör särskild uppmärksamhet ägnas åt anti-rostdesign. Anslutningarna, bultarna och andra delar av konsolen bör också beaktas för antikorrosionsbehandling för att förlänga konsolens livslängd och säkerställa stabilitet under långvarig användning.

4. Vattentät design

Utformningen av takens fotovoltaiska konsolsystem måste se till att det vattentäta skiktet på taket inte skadas för att undvika onödiga läckage risker på taket under installationen. Speciellt på traditionella taktak och takplattor, måste konsolen installeras på ett sätt som undviker skador på taket, och den genomträngande konsolen bör förstärkas med professionella tätningsmaterial för att säkerställa takets vattentäta prestanda.

Det icke-penetrerande konsolsystemet är en viktig riktning i vattentät design. Detta konsolsystem installerar fast de fotovoltaiska modulerna på taket genom att viktning eller klämma utan att tränga igenom takytan och undvika skador på det takvattentäta skiktet. Det flytande konsolen är också ett lämpligt alternativ för tak med höga vattentäta krav. Det kan undvika att lämna hål på taket och därmed bibehålla takets integritet och vattentäta.

5. Installationens bekvämlighet och underhållbarhet

Utformningen av takfotovoltaiskt konsolsystem måste också ta hänsyn till bekvämligheten med installation och efterföljande underhållsbehov. Installationen av konsolsystemet bör förenklas så mycket som möjligt för att minska installationstiden och arbetsintensiteten och minska installationskostnaderna. Vid utformningen bör komponenten i konsolen vara enkla att transportera, bära och montera, vilket minskar de tråkiga operationerna under bearbetning och konstruktion på plats.

Dessutom måste konsolen också vara lätt att underhålla och inspektera i framtiden. Under långvarig användning kan fotovoltaiska moduler påverka kraftproduktionseffektiviteten på grund av damm och smuts, så konsolsystemet måste lämna tillräckligt med utrymme för att personalen ska rengöra, inspektera och underhålla. Vid utformningen bör avståndet mellan parenteser övervägas för att säkerställa att det finns tillräckligt med utrymme för rengöring och underhåll av fotovoltaiska moduler efter installationen.

6. Systemkompatibilitet

Utformningen av det fotovoltaiska fästesystemet bör också överväga kompatibilitet med fotovoltaiska moduler. PV -moduler av olika märken och modeller varierar i storlek, vikt etc., så konsolsystemet måste ha en viss grad av anpassningsförmåga för att stödja olika typer av PV -moduler. Samtidigt bör konsekvensanslutningsmetoden säkerställa tillförlitlig anslutning till PV -modulen för att undvika att lossa eller förskjutning av modulen på grund av missanpassning mellan konsolen och modulen.

För storskaliga PV-kraftproduktionssystem bör utformningen av konsolsystemet också överväga samordningen med andra komponenter som inverterare, kablar och övervakningssystem för att säkerställa en effektiv drift av hela PV-kraftproduktionssystemet. I storskaliga projekt måste utformningen av konsolsystemet ta hänsyn till integration och modularitet för att underlätta efterföljande expansion och uppgraderingar.

Hur säkerställer taket fotovoltaisk konsol stabiliteten och säkerheten för fotovoltaiska paneler?

Taket fotovoltaiskt konsolsystem är en oumbärlig del av det fotovoltaiska kraftproduktionssystemet. Det bär uppgiften att fixa fotovoltaiska paneler säkert och stabilt på taket. Den fotovoltaiska konsolen får inte bara säkerställa fixering av de fotovoltaiska komponenterna, utan hanterar också externa miljöfaktorer som vind, regn och snö för att säkerställa den långsiktiga säkerheten och stabila driften av systemet. Utformningen och installationen av konsolen påverkar direkt stabiliteten och säkerheten för fotovoltaiska paneler.

1. Stärka anslutningen mellan konsolen och taket

Utformningen av takfotovoltaiskt konsolsystem måste först se till att det finns en pålitlig koppling mellan konsolen och taket. Oavsett om det är en fast konsol, en justerbar konsol eller en flytande konsol, påverkar anslutningens fasthet och stabilitet direkt säkerheten för de fotovoltaiska komponenterna. Det finns vanligtvis två sätt att ansluta konsolsystemet till taket: perforerat och icke-perforerat. Den perforerade konsolen är fixerad på taket med bultar. Denna metod är lämplig för tak med fasta material såsom metalltak och betongtak; Medan den icke-perforerade konsolen är installerad genom viktning eller klämma, vilket är lämpligt för tak som asfaltplattor och plattor för att undvika att skada taket på taket.

De anslutande delarna av konsolen, såsom bultar, spännen och tryckplattor, är vanligtvis tillverkade av korrosionsbeständiga material såsom rostfritt stål och aluminiumlegering för att förbättra anslutningsstyrkan mellan konsolen och taket. Under verkan av yttre krafter som vindbelastningar, kraftiga snö eller jordbävningar kan dessa anslutande delar effektivt överföra och sprida yttre krafter för att säkerställa att fotovoltaiska paneler är fast installerade på taket, och undviker säkerhetsriskerna för fotovoltaiska paneler som faller av eller skiftar på grund av lösa anslutningar.

2. Förbättra vindmotståndet

Vind är en av de viktigaste faktorerna som påverkar stabiliteten i fotovoltaiska konsoler av taket, särskilt i områden med stark vind. För att säkerställa stabiliteten hos fotovoltaiska paneler måste konsolsystemet ha tillräcklig vindmotstånd. Vid utformningen måste konsolsystemet beräkna vindbelastningen baserat på faktorer som vindnivå, takorientering och påverkan från omgivande byggnader. Materialet och strukturen på konsolen måste kunna motstå påverkan av starka vindar för att undvika förskjutning eller fall när vindhastigheten är hög.

Vindmotståndsdesignen för konsolen inkluderar ökar vindmotståndet på konsolen, rimligen utformar lutningsvinkeln på konsolen och stärker den fasta anslutningen till taket. I vissa områden med starka vindar används vanligtvis förstärkta konsolstrukturer för att öka konsolens vikt och storlek för att förbättra systemets vindmotstånd. För att förhindra flytkraften eller drivkraften som genereras av vind från att påverka fotovoltaiska paneler, måste konsolen också ta hänsyn till layouten och installationsvinkeln för fotovoltaiska paneler för att säkerställa att de kan fungera stabilt i starka vindar.

3. Överväg snöbelastningsmotstånd

I kalla områden eller snöiga miljöer måste det fotovoltaiska konsolsystemet också ha god snöbelastningsmotstånd. Snöansamling ökar inte bara vikten av fotovoltaiska moduler, utan kan också orsaka tryck på konsolen, särskilt när taket har en liten lutningsvinkel, är snölskiktet lätt att ackumulera, vilket ökar belastningen på konsolen. Därför måste konstruktionen av konsolen ta hänsyn till trycket på snöansamling och takets lagerkapacitet.

För att förbättra snömotståndet för det fotovoltaiska konsolen kan designen användas för att öka konsolen, öka fästet avstånd etc. för att sprida snöbelastningen för att undvika överdrivet tryck på en enda konsol. Samtidigt måste materialet i konsolen också ha tillräcklig hållbarhet för att motstå långsiktigt snöstryck utan deformation eller skada. Speciellt i områden med hög latitud eller snöiga områden är snömotståndsdesignen för konsolen en viktig faktor för att säkerställa stabiliteten hos fotovoltaiska paneler.

4. Förhindra rörelse och lutning av fotovoltaiska paneler

Stabiliteten hos fotovoltaiska konsoler måste också se till att fotovoltaiska paneler inte rör sig eller lutar i någon horisontell eller vertikal riktning efter installationen. Den strukturella utformningen av konsolen bör se till att fotovoltaiska paneler är ordentligt fixerade för att förhindra vind, vibrationer eller andra yttre krafter från att få fotovoltaiska paneler att lossa eller luta. När du installerar konsolen, se till att varje anslutningspunkt för konsolen är fast och fixeringsmetoden med fotovoltaisk panel är lämplig.

Vanliga fästmetoder inkluderar klämma, komprimering och bultfixering, vilket effektivt kan förhindra att den fotovoltaiska panelen rör sig under vind eller vibrationer. Dessutom måste installationsvinkeln för den fotovoltaiska panelen också justeras rimligt enligt belysningsförhållandena och väderförhållandena i regionen för att minska påverkan av den yttre miljön på den fotovoltaiska panelen och förbättra dess stabilitet och kraftproduktionseffektivitet.

5. Förhindra överdrivna temperaturförändringar

Fotovoltaiska moduler kommer att påverkas av temperaturförändringar under långvarig användning, särskilt i områden med stora temperaturskillnader. Temperaturförändringar kan leda till att fotovoltaiska paneler expanderar eller sammandras, vilket därmed påverkar stabiliteten hos fotovoltaiska paneler. För att undvika denna situation bör utformningen av den fotovoltaiska konsolen ha en viss temperaturanpassningsbarhet och använda högtemperatur och lågtemperaturresistenta material för att säkerställa att konsolen kan bibehålla sin strukturella stabilitet under olika klimatförhållanden.

Samtidigt bör installationsmetoden för konsolsystemet ta hänsyn till faktorerna för värmeutvidgning och sammandragning. Till exempel bör det finnas tillräckligt med utrymme mellan konsolen och den fotovoltaiska panelen för att låta den fotovoltaiska panelen expandera och sammandras något på grund av temperaturförändringar, för att undvika överdriven stress som orsakar skador eller faller av den fotovoltaiska panelen.

6. Antikorrosion och hållbarhet

Takfotovoltaiskt konsolsystem måste utsättas för den yttre miljön under lång tid, så antikorrosionsprestanda är avgörande. Fästmaterialet måste ha god korrosionsbeständighet för att förhindra korrosion i miljöer som fukt och saltspray, vilket påverkar konsolens styrka och stabilitet. Vanliga korrosionsbeständiga material inkluderar rostfritt stål, aluminiumlegering, galvaniserat stål, etc. Dessa material kan effektivt förlänga konsolens livslängd och undvika misslyckande i konsolstrukturen på grund av korrosion.

Ytbehandlingen av konsolen spelar också en antikorrosionsroll. Till exempel kan användningen av sprutning, anodisering och andra behandlingsmetoder förbättra korrosionsmotståndet hos konsolen, se till att konsolen alltid upprätthåller god prestanda under långvarig användning och undvika att lossa eller falla av den fotovoltaiska panelen på grund av korrosion.

7. Underhåll och reparation

Utformningen av det fotovoltaiska konsolsystemet får inte bara säkerställa stabiliteten och säkerheten för den fotovoltaiska panelen, utan också överväga det efterföljande underhållet och reparationen. Under designen bör konsolen vara lätt att rengöra, inspektera och reparera för att förlänga livslängden för det fotovoltaiska systemet. Tillräckligt med utrymme bör lämnas mellan de fotovoltaiska modulerna och konsolen för att underlätta personalen att arbeta i dagligt underhåll och undvika påverkan av orimlig fästesign på det senare underhållsarbetet.

Samtidigt bör konsoldesignen undvika damm- eller vattenansamling som påverkar kraftproduktionseffektiviteten för den fotovoltaiska panelen. Fästsystemet måste utformas till en lätt att rengöra struktur för att undvika överdriven smuts som ackumuleras på konsolytan eller runt fotovoltaiska panelen, som påverkar driftseffektiviteten för det fotovoltaiska systemet.

Hur man ansluter PV m iskningssystem till takstrukturen

PV -monteringssystemet är en oumbärlig del av solenergiproduktionssystemet, som huvudsakligen är ansvarigt för att installera fotovoltaiska paneler på taket eller marken. Anslutningsmetoden mellan stödsystemet och takstrukturen bestämmer direkt stabiliteten, säkerheten och långsiktiga tillförlitligheten i det fotovoltaiska systemet. Den korrekta anslutningsmetoden kan säkerställa stabilt drift av stödsystemet under extrema väderförhållanden som vind, regn och snö. Olika typer av tak kräver olika anslutningsmetoder för att säkerställa stödsystemets fasthet och skydd.

1. Anslutning mellan trätak och PV -monteringssystem

Trätak består vanligtvis av träbjälkar och träskivor, och den bärande strukturen är relativt lätt. Vid installation av fotovoltaiska stöd bör särskild uppmärksamhet ägnas åt valet av anslutningsmetod eftersom trästrukturen är relativt mjuk och mycket varierande. I allmänhet installeras anslutningsmetoden för trätak huvudsakligen av bultar som penetrerar taket eller speciella fixeringsfästen.

Vanliga anslutningsmetoder inkluderar följande:

Penetrationsanslutning: Denna metod är att fixera konsolen på träbalkar eller trästaver på trätaket genom att stansar hål och använda expansionsbultar eller kemiska ankare för förstärkning. Det bör noteras att vid penetrering av taket bör det säkerställas att det vattentäta skiktet inte kommer att skadas. Under installationen måste hålen fyllas med tätningsmaterial (såsom vattentäta packningar) för att förhindra att regnvatten tränger igenom.

Icke-penetrerande konsolsystem: För vissa situationer där du inte vill skada det takvattentäta skiktet kan du välja ett icke-penetrerande konsolsystem. Detta system fixar konsolen på taket genom klämma eller viktning och kräver inte borrhål på taket, så det kommer inte att påverka det vattentäta skiktet. Även om denna metod är mer vänlig mot trätak, måste den bärande kapaciteten för trätak övervägas.

När du installerar fotovoltaiska konsoler på trätak, se till att lagens kapacitet för varje fäste fixeringspunkt matchar trätakens strukturella kapacitet för att undvika att lossa konsolen på grund av förfall eller åldrande av träet.

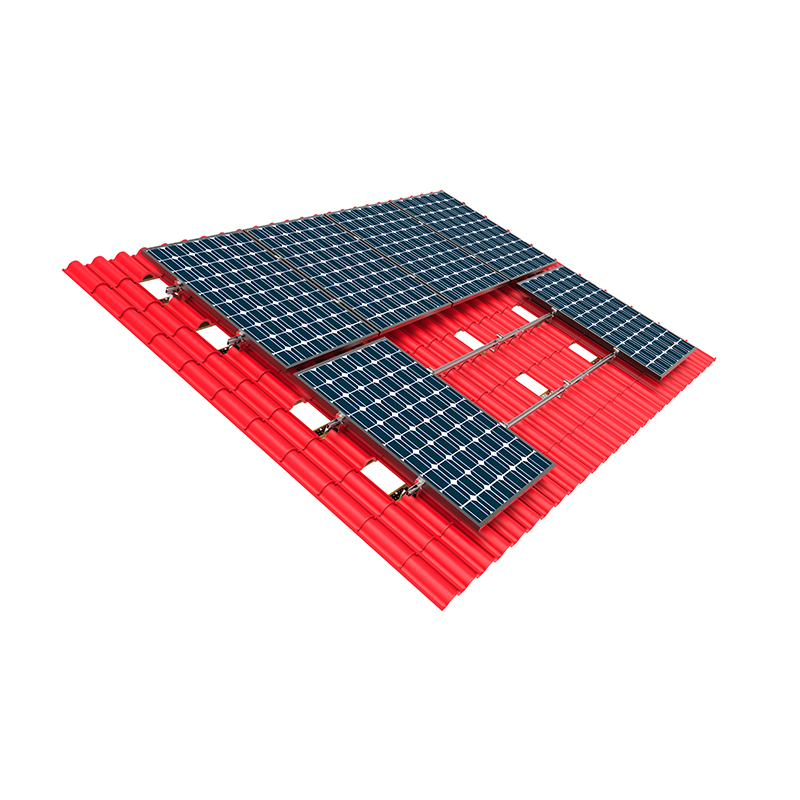

2. Anslutning mellan kakeltak och fotovoltaiskt konsolsystem

Anslutningen av kakeltak är relativt komplicerad och typen av plattor och takstrukturen måste beaktas vid konstruktionen av konsolen. Kakeltak består vanligtvis av ett lager brickor och en träkonstruktion eller betongskikt under. Vid installation av fotovoltaiska konsoler bör särskild uppmärksamhet ägnas åt att undvika att skada takvattentäta skiktet för att förhindra takläckor.

Vanliga anslutningsmetoder inkluderar:

Genomträngande anslutning: Detta är en metod för att ansluta konsolen till takets underliggande struktur genom att borra hål. Fästet är anslutet till träbalkar eller betongskikt på taket med bultar för att säkerställa stabiliteten i det fotovoltaiska systemet. Under installationen måste penetrationshålen tätas för att säkerställa att takets vattentäta prestanda inte påverkas. Vattentäta kuddar, tätningsringar eller andra vattentäta material används vanligtvis för att fylla hålen.

Icke-penetrerande konsolsystem: Icke-penetrerande konsolsystem fixar vanligtvis konsolsystemet genom att klämma fast brickor eller använda vikter. Denna metod undviker att skada brickor och vattentäta lager och är lämpliga för tillfällen där du inte vill skada takstrukturen eller göra storskaliga förändringar.

För kakeltak bör utformningen av fästesystemet ta hänsyn till typen och tjockleken på brickor och takets strukturella bärförmåga för att säkerställa att vikten är jämnt fördelad vid installationsplatsen för varje fäste.

3. Anslutning mellan metalltak och fotovoltaiska konsolsystem

Metalltak används ofta i industriella och kommersiella byggnader på grund av deras lätthet, hållbarhet och enkel installation. Installation och underhåll av metalltak är relativt enkla, och anslutningsmetoderna för fotovoltaiska parenteser är relativt olika. Vanliga material för metalltak inkluderar stålplattor, aluminiumplattor, etc. Fästsystemet kan vanligtvis anslutas till takstrukturen genom att direkt fixera den på ytan på metalltaket eller tränga in i metallplattan.

Vanliga anslutningsmetoder inkluderar:

Penetrationsanslutning: I metalltak är konsolen ansluten till takstrukturen genom att penetrera takets metallplåt. På grund av den starka bärande kapaciteten hos metalltak är penetrationsförbindelser vanligtvis mycket stabila. Använd vattentäta material (som vattentäta packningar) för att fylla hålen för att förhindra att regnvatten tränger in i taket.

Icke-penetreringsanslutning: Om du inte vill skada metalltaket kan du välja ett icke-penetrationsfästsystem. Denna typ av konsolsystem fixar konsolen genom att klämma fast metalltaket, eller fixera det efter vikt, magnetisk sug, etc. På detta sätt behöver konsolen inte slå hål eller tränga igenom takytan, så det kommer inte att påverka takets vattentäta prestanda. Lämplig för fotovoltaiska installationsprojekt som inte kräver skada på taket.

Metalltak har stark vindmotstånd och bärförmåga, så konstruktion av konsolsystemet kan anta en mer flexibel anslutningsmetod för att säkerställa systemets stabilitet.

4. Anslutning mellan betongtak och fotovoltaiskt konsolsystem

Betongtak är vanligtvis strukturellt stabila och har stark bärande kapacitet, så de är lämpliga för att installera tyngre fotovoltaiska konsolsystem. Betongtak är vanliga i industriella och kommersiella byggnader. Vid installation av fotovoltaiska konsoler kan konsolerna fixeras med expansionsbultar, kemiska ankare eller andra förstärkningsåtgärder.

Vanliga anslutningsmetoder inkluderar:

Penetreringsfästning: Betongtak kan fixera konsolen på betongskiktet genom expansionsbultar eller kemiska ankare. Denna metod är vanligtvis mycket stabil och tål stora belastningar. När du utför penetreringsanslutning är det nödvändigt att säkerställa att hålen är förseglade och vattentäta för att förhindra att regnvatten sipprar in.

Icke-penetrationsfixering: För vissa situationer där du inte vill borra hål eller inte vill göra storskaliga skador på byggnaden, kan du välja ett icke-penetreringssystem. Detta system stabiliserar vanligtvis konsolen på taket genom att väga eller klämma fast.

För betongtak behöver inte installationen av konsolen oroa sig för mycket för det bärande problemet, men särskild uppmärksamhet bör ägnas åt kontaktdelen mellan konsolen och taket för att undvika skador på takmaterialet på grund av överdrivet lokalt tryck.

5. Försiktighetsåtgärder för att ansluta fotovoltaiska konsoler till tak

Vid installationen av alla taktyper är kopplingen mellan den fotovoltaiska konsolen och taket inte bara att stabilisera konsolen, utan också för att säkerställa systemets långsiktiga stabilitet och säkerhet. Följande punkter är frågor som behöver särskild uppmärksamhet under installationen:

Vattentät behandling: Oavsett vilken anslutningsmetod som väljs är det nödvändigt att se till att det takvattentäta skiktet inte kommer att skadas. För penetreringsanslutning måste material som tätningsringar och vattentäta packningar användas för att säkerställa att den vattentäta prestanda runt anslutningshålet är intakt.

Belastning och lagerkapacitet: Varje tak har en annan bärande kapacitet. När du installerar måste du välja lämplig anslutningsmetod enligt takets bärande krav. Speciellt när du installerar flera fotovoltaiska moduler måste du se till att takstrukturen tål fotovoltaiska paneler, konsoler och yttre miljöbelastningar (som vindbelastningar, snöbelastningar etc.).

Säkerhet: Under installationsprocessen måste alla kontakter, bultar och muttrar dras åt för att säkerställa en stabil anslutning. Dessutom bör anslutningspunkterna mellan konsolen och taket kontrolleras regelbundet för att säkerställa att det inte finns någon lossning eller skada under långvarig drift.

Installationsprocess för takfotovoltaiskt konsolsystem

Taket fotovoltaiskt konsolsystem är en viktig del av det fotovoltaiska kraftproduktionssystemet som bär den viktigaste uppgiften att fast installera fotovoltaiska moduler på taket. Dess installationsprocess påverkar direkt stabiliteten, effektiviteten och säkerheten i det fotovoltaiska systemet. En standardtakfotovoltaisk installationsprocess för konsol inkluderar vanligtvis planering och design, konsolinstallation, fotovoltaisk modulinstallation och systemledningar.

1. Förberedelse före installationen

Innan du installerar det fotovoltaiska konsolsystemet krävs detaljerad platsundersökning och planering. Innan installationen måste takets struktur först kontrolleras för att säkerställa att takets bärande kapacitet uppfyller kraven. Detaljerade poster av taktyp, lutningsvinkel, ytmaterial etc. är gjorda för att ge en grund för design och installation av konsolen.

Utformningen av takfotovoltaisk konsol måste justeras enligt takets faktiska situation. Till exempel, för olika typer av tak som metalltak, kakeltak, asfaltplatttak, etc., kan installationsmetoden för konsolsystemet vara annorlunda. Antalet, layout, vinkel- och installationsavstånd för fotovoltaiska moduler måste också beaktas under designprocessen för att säkerställa att det fotovoltaiska systemet kan få solljus i bästa vinkel och säkerställa stabilitet.

2. Val och transport av konsolsystem

Välj ett lämpligt konsolsystem enligt takets specifika situation och design. Fästsystemet innehåller vanligtvis komponenter som basfäste, kontakter och vinkeljusteringsenheter. Beroende på takmaterial finns det många typer av konsolsystem, såsom perforerade konsoler, icke-perforerade parenteser (såsom viktade konsoler), flytande konsoler, etc. Materialen i konsolen är vanligtvis aluminiumlegering, rostfritt stål, galvaniserat stål, etc. som har goda korrosionsegenskaper.

Efter att konsolsystemet har fastställts är nästa steg transport av konsolkomponenterna. Eftersom konsolsystemet måste anpassas enligt olika projekt måste säkerheten för konsolkomponenterna säkerställas under transport för att förhindra skador eller deformation under transport. Installationsteamet måste kontrollera alla konsolkomponenter i förväg för att säkerställa att tillbehören är fullständiga och ersätta eller reparera skadade komponenter.

3. Installera Bracket Foundation

Det första steget i installationsprocessen för konsolen är att installera konsolen. För olika typer av tak är installationsmetoden i Bracket Foundation annorlunda. För betongtak kan perforerade konsoler användas för att fixera konsolen på taket med expansionsbultar eller kemiska ankare. För kakeltak eller tak i asfaltplattor kan icke-perforerade konsolsystem användas. Denna typ av konsol fixerar den fotovoltaiska konsolen genom att viktning eller klämma för att undvika att skada takvattentäta skiktet.

När du installerar Support Foundation, se till att Support Foundation är placerad exakt och tål massorna av de fotovoltaiska modulerna och den yttre miljön (som vindbelastning, snöbelastning etc.). Installatören måste exakt mäta installationspositionen för supporten enligt designritningarna för att undvika att stödavståndet är för stort eller för litet för att säkerställa stabiliteten i de fotovoltaiska modulerna.

När Support Foundation har installerats är det också nödvändigt att kontrollera horisontaliteten och vertikaliteten för att säkerställa att varje stöd kan installeras stabilt i den förutbestämda vinkeln och positionen för att undvika lutning eller ojämnhet i stödet.

4. Installera supportkolumnerna och balkarna

När Support Foundation har installerats är nästa steg att installera supportkolumnerna och balkarna. Supportkolumnen är huvuddelen av den stödjeskapande fotovoltaiska modulen, vanligtvis tillverkad av aluminiumlegering eller rostfritt stål. Vid installation av kolumnen måste kolumnen vara tätt ansluten till takfundamentet, och höjden på kolonnen måste justeras enligt lutningsvinkeln för den fotovoltaiska modulen för att säkerställa att den fotovoltaiska modulen kan ta emot solljus i bästa vinkel.

Vid installation av kolumnen måste nivån och plummätaren användas för exakt justering för att säkerställa att varje kolumn är vertikal och stabil. När kolumnen är installerad måste strålen installeras nästa. Strålens funktion är att ansluta kolumnerna för att bilda en stabil supportram. Strålarna är vanligtvis anslutna genom snabblåsning, vilket gör installationsprocessen enklare och effektivare.

Anslutningen mellan kolumnerna och balkarna kan bultas eller knäppas, beroende på konstruktion av konsolen. Under installationsprocessen bör alla bultar och snaps dras åt för att undvika att lossa eller säkerhetsrisker vid senare användning.

5. Installera fotovoltaiska paneler

Efter att konsolramen har byggts börjar det fotovoltaiska panelinstallationssteget. Fotovoltaiska paneler installeras vanligtvis genom att fixa dem på konsolerna. Installationspositionen och riktningen för varje fotovoltaisk panel måste vara exakt i enlighet med designkraven. Anslutningen mellan den fotovoltaiska panelen och konsolen fixeras vanligtvis av klämmor eller bultar.

Vid installation av fotovoltaiska paneler måste installationsprogrammet se till att riktning och vinkel på fotovoltaiska paneler uppfyller designkraven för att undvika skev eller ojämna fotovoltaiska paneler. Under installationsprocessen bör lämpliga luckor lämnas mellan fotovoltaiska paneler för att möjliggöra luftcirkulation, minska temperaturökningen och säkerställa långsiktig och effektiv drift av fotovoltaiska paneler.

Efter att de fotovoltaiska panelerna har installerats är det också nödvändigt att kontrollera om anslutningen mellan fotovoltaiska paneler och konsolerna är fast och se till att fotovoltaiska paneler är ren och det finns inget smuts eller skräp som påverkar kraftproduktionseffektiviteten hos fotovoltaiska paneler.

6. Elektrisk anslutning och ledningar

När den fotovoltaiska konsolen och fotovoltaiska panelen har installerats är nästa steg elektrisk anslutning och ledningar. Ledningar är nyckellänken för att säkerställa att det fotovoltaiska kraftproduktionssystemet kan fungera korrekt. Under ledningsprocessen är det nödvändigt att rimligen välja kablar, kontakter och inverterare enligt spänningen och strömparametrarna för de fotovoltaiska komponenterna och systemets designkrav.

Vid ledningar måste alla kablar dirigeras i enlighet med standardspecifikationer för att säkerställa att kablarna inte skadas av externa krafter och undviker överdriven kabelböjning. Kablarna bör fixeras med speciella kabelklämmor eller konsoler för att undvika direkt kontakt mellan kablarna och takytan och förhindra kabel åldrande på grund av friktion eller ultraviolett strålning.

När alla elektriska anslutningar är slutförda måste installationsprogrammet utföra en elektrisk inspektion av systemet för att säkerställa att varje anslutningspunkt har god kontakt och det finns ingen risk för kortslutning eller läckage i den elektriska linjen. Samtidigt bör inverterarens arbetsstatus kontrolleras för att säkerställa att den normalt kan konvertera DC till AC.

7. Slutlig inspektion och idrifttagning

När allt installationsarbete är slutförd är det sista steget att genomföra en slutlig inspektion och idrifttagning av systemet. Detta inkluderar att kontrollera stabiliteten i konsolen, vilket säkerställer att alla anslutningsdelar är fästa på plats, och de fotovoltaiska panelerna är inte lösa eller lutade. Samtidigt måste det elektriska systemet genomgå en detaljerad säkerhetsinspektion för att säkerställa att den elektriska anslutningen uppfyller säkerhetsstandarderna och undviker elektriska olyckor.

Under felsökningsprocessen måste systemets utgångseffekt, laddningseffektivitet och andra resultatindikatorer testas för att säkerställa att det fotovoltaiska systemet kan fungera normalt efter installationen och uppnå den designade kraftproduktionskapaciteten. Installatören bör ha en detaljerad register över hela systemets driftsstatus och optimera och justera systemet enligt faktiska förhållanden.

Behöver det fotovoltaiska konsolsystemet regelbundet underhåll?

Som en viktig del av det fotovoltaiska kraftproduktionssystemet är det fotovoltaiska konsolsystemet ansvarigt för att installera de fotovoltaiska modulerna på taket eller marken. Stabiliteten i dess design och installation är direkt relaterad till långsiktig driftseffektivitet och säkerhet för hela fotovoltaiska systemet. Även om det fotovoltaiska konsolsystemet i sig inte har komplexa elektriska komponenter, behöver det fortfarande regelbunden inspektion och underhåll. Underhållet av konsolen kan inte bara förlänga sin livslängd utan också säkerställa den totala prestandan och säkerheten för det fotovoltaiska systemet.

1. Antikorrosionsprestanda för konsolen

Det fotovoltaiska konsolsystemet är vanligtvis installerat utomhus och utsätts för den naturliga miljön under lång tid. Externa faktorer som klimatförändringar, vind, nederbörd och ultravioletta strålar kommer att påverka konsolens material, särskilt metallfästet, som är mottaglig för korrosion. I fuktig, saltspray, starkt solljus och andra miljöer kan ytbehandlingen och antikorrosionsbeläggningen av konsolen gradvis åldras, vilket leder till korrosion.

Regelbundet underhåll kan effektivt upptäcka om antikorrosionsskiktet i konsolen är intakt, upptäcka korrosionsproblem i tid och reparera eller ersätta dem. Till exempel, när aluminiumlegeringskonsolen utsätts för en fuktig miljö under lång tid, kan ytoxidskiktet försämras på grund av ultraviolett strålning och regnerosion, vilket påverkar dess antikorrosionsprestanda. Därför är det nödvändigt att regelbundet inspektera stödsystemet, särskilt ytbeläggningen av stödet, för att säkerställa god antikorrosionseffekt och förhindra långvarig korrosion från att skada stödsystemet.

2. Inspektion av fästelement och anslutande delar

Stabiliteten hos PV -monteringssystemet beror huvudsakligen på fästelementens fasthet och anslutande delar. Med tiden kan kopplingen mellan stödet och taket eller marken lossna på grund av temperaturförändringar, vind eller andra yttre faktorer. Lossningen av fästelement kommer inte bara att få stödet att vara instabilt, utan också påverka installationspositionen för den fotovoltaiska modulen, påverkar systemets kraftproduktionseffektivitet och kan till och med orsaka den fotovoltaiska modulen att falla, vilket orsakar säkerhetsrisker.

Därför är regelbunden inspektion och förstärkning av fästelement som bultar, muttrar och spännen i stödsystemet ett viktigt mått för att säkerställa den långsiktiga stabila driften av stödsystemet. I områden med hög vindhastighet kan vindbelastningar orsaka ytterligare tryck på stödsystemet, vilket gör att anslutningsdelarna lossnar eller deformeras, så det är nödvändigt att regelbundet kontrollera fäststatusen för dessa delar för att förhindra säkerhetsrisker orsakade av lossning.

3. Rengörings- och dammansamlingsproblem

Även om PV -monteringssystemets huvudfunktion är att stödja fotovoltaiska moduler, kan luckorna och lederna mellan stödet och den fotovoltaiska panelen också bli platser för dammansamling. Speciellt i torra och dammiga områden ackumuleras damm och smuts lätt på ytan av konsolen eller mellan konsolen och den fotovoltaiska modulen, som påverkar luftcirkulationen och värmeavledningen av det fotovoltaiska systemet och därmed påverkar kraftproduktionseffektiviteten hos den fotovoltaiska panelen.

Regelbundet rengöring av konsolen och dess omgivande miljö kan inte bara förbättra kraftproduktionseffektiviteten för det fotovoltaiska systemet, utan också förhindra att smuts eroderar konsolmaterialet. Under rengöringsprocessen bör särskild uppmärksamhet ägnas åt att inte skada antikorrosionsskiktet i konsolen och undvika att använda för grova verktyg eller rengöringsmedel. Regelbunden rengöring är särskilt viktigt i vissa heta eller dammiga miljöer.

4. Förebyggande inspektion och underhåll

En annan viktig aspekt av regelbundet underhåll av fotovoltaiska konsolsystem är att genomföra förebyggande inspektioner. Fotovoltaiska konsolsystem är i allmänhet en långsiktig investering, vanligtvis med en designlivslängd på 25 år eller till och med längre. Därför är det mer ekonomiskt och effektivt att upptäcka potentiella problem och reparera dem i tid än att utföra storskaliga reparationer efter allvarliga misslyckanden.

Till exempel är vindmotståndet hos fotovoltaiska konsoler en nyckelfaktor i systemdesign. När användningstiden ökar kan fästmotståndet på konsolen skadas. Kontrollera regelbundet den övergripande stabiliteten på konsolen, särskilt efter stormar och starka vindar, för att kontrollera om konsolen är lös eller skadad för att säkerställa att de fotovoltaiska modulerna kan förbli stabila under negativa väderförhållanden.

Dessutom måste vinkeljusteringsanordningen för konsolen, anslutningen mellan konsolen och taket och fundet för konsolen kontrolleras regelbundet. Genom att upptäcka potentiella problem i konsolsystemet i förväg kan felfrekvensen i systemdrift effektivt minskas och den totala tillförlitligheten för det fotovoltaiska systemet kan förbättras.

5. Jordbävnings- och snödistensdesign för konsolen

I områden med allvarliga jordbävningar eller snöansamling är jordbävningsmotståndet och snömotståndet i konsolen särskilt viktiga. Med tiden kan takfotovoltaiskt konsolsystem deformeras på grund av jordbävningar eller snöstrycket, särskilt i bergsområden eller höga breddegrader, där snöstrycket gradvis kan påverka konsolsystemet.

Kontrollera jordbävningsmotståndet och snöstmotståndet i konsolen kan effektivt undvika skador på konsolen orsakad av snö eller jordbävningar. I vissa höga snöområden bör särskild uppmärksamhet ägnas åt kontaktområdet mellan konsolen och taket för att förhindra deformation eller skador på konsolen på grund av överdriven snö eller is. Speciellt för traditionella kakeltak och metalltak måste konsolsystemet kontrolleras regelbundet för att säkerställa att det tål belastningar under olika klimatförhållanden.

6. Systemförbättring och teknikuppdatering

Med utvecklingen av fotovoltaisk industriteknik dyker upp nya konsolsystem ständigt med bättre strukturell optimering och högre säkerhetsprestanda. Under regelbundet underhåll är det också möjligt att överväga tekniska uppdateringar eller förbättringar av gamla konsolsystem. Till exempel kan vindbeständiga eller snöresistenta förstärkningskomponenter läggas till det ursprungliga konsolsystemet, eller nya material kan användas för att ersätta det ursprungliga konsolsystemet för att förbättra systemets övergripande stabilitet och livslängd.

Under regelbundet underhåll kan prestanda för konsolsystemet utvärderas och konsolen kan uppgraderas och renoveras i tid i kombination med den nuvarande tekniska utvecklingen. Detta kan inte bara förlänga livslängden för det fotovoltaiska konsolen, utan också förbättra systemets kraftproduktionseffektivitet och ytterligare förbättra de totala ekonomiska fördelarna med det fotovoltaiska kraftproduktionssystemet.

7. Underhållscykel och implementeringsstandarder

Underhållscykeln för det fotovoltaiska konsolsystemet varierar beroende på region, miljö och systemdesign. Generellt sett, för fotovoltaiska konsolsystem i allmänna miljöer, är en omfattande inspektion och underhåll en gång om året en vanlig cykel. I speciella miljöer som stark vind, tung snö och hög luftfuktighet kan underhållscykeln för konsolen behöva förkortas. Frekvensen och det specifika innehållet i underhållet bör bestämmas baserat på faktiska förhållanden och systemanvändningsmiljön.
