Mark PV -monteringssystem

En fullständig förklaring av konstruktionslogiken och installationsmetoden för marken PV -monteringssystem

Grundläggande definition och tillämpningsområde för markeringssystem
Mark PV -monteringssystem Avser det bärande struktursystemet som används för att bygga fotovoltaiska kraftstationer i ytmiljön, som används för att stödja solpaneler och fixa dem i en förutbestämd vinkel och position för att uppnå stabil och effektiv fotovoltaisk kraftproduktion. Dess tillämpningsomfång täcker olika scenarier som stora centraliserade kraftverk, markdistribuerade projekt, Barren Hills och ödemarker, jordbrukskompositfotovoltaik, sluttningsförvaltningsstationer och industriparkens lediga markanvändning.
Markfotovoltaiska stöd har blivit den huvudsakliga installationsmetoden för stora fotovoltaiska kraftstationer på grund av deras flexibla layout, stor systemkapacitet och enkelt underhåll. Jämfört med små system som tak och balkonger har markstöd högre tekniska krav inom strukturell design, säkerhetskontroll och materialval.

TEKNISKA FUNDATION OCH Tekniska kapaciteter för Taizhou Dongsheng ny energi
Taizhou Dongsheng New Energy har länge varit engagerad i forsknings- och utvecklings-, tillverknings- och installationstjänster för distribuerade fotovoltaiska kraftstationssystem. Företaget har ett forsknings- och utvecklingsteam med teknisk bakgrund och strukturella designfunktioner. Produktsystemet har passerat ISO-kvalitetshanteringssystemcertifiering och har ett antal fotovoltaiska supportrelaterade strukturer och kontaktpatent.
När det gäller mark PV -monteringssystem har Dongsheng New Energy samlat rik erfarenhet av projektdesign och installation. Det kan ge kunderna anpassade, modulära och mycket anpassningsbara lösningar enligt olika terräng, geologiska förhållanden och klimatmiljöer, som täcker hela processen för undersökning, design, tillverkning, transport, installation och tjänster efter underhåll.

Strukturella typer av malda PV -monteringar
1. Fast monteringssystem
Fast typ är för närvarande den mest använda strukturella typen. Montering av lutningsvinkel är fixerad och oförändrad, vilket är lämpligt för områden med öppet land och relativt stabila ljusresurser. Fördelarna är stabila strukturer, kontrollerbara kostnader och enkelt underhåll. Enligt olika terrängförhållanden kan det delas upp i söderläge arrangemang, öst-västarrangemang eller dubbelrad design.
2. Justerbart vinkelmonteringssystem
Denna typ av montering stöder säsongsjustering av komponentens lutningsvinkel med manuella eller mekaniska medel för att anpassa sig till förändringarna i solhöjningsvinkeln och förbättra kraftproduktionseffektiviteten under året. Det är lämpligt för konstruktion i mellan- och höglängdsområden, särskilt i områden med stora skillnader mellan vinter och sommar, och har högt tillämpningsvärde.
3. Spårningsmonteringssystem (enkelaxel/dubbelaxel)
Spårningsmonteringssystemet driver fotovoltaiska komponenterna för att rotera med solens bana genom en elektrisk mekanism för att maximera effektiviteten i ljusfångst. Även om systemets initiala investering är hög kan kraftproduktionseffektiviteten ökas med mer än 15%. Detta system är mer lämpligt för stora centraliserade kraftverk och måste beaktas i kombination med terräng vindhastighet och nätåtkomstförhållanden.

Materialkomposition och prestandakrav
Dongsheng New Energy använder främst följande materialkonfigurationer i markstödssystemet:
*Hot-dip galvaniserade kolstålprofiler: Det har egenskaperna för hög styrka, korrosionsbeständighet och stark konstruktionsstabilitet och är lämplig för olika komplexa geologiska och klimatmiljöer.
*Aluminiumlegeringsprofiler (del av projektet): Det används i områden med stabil geologi och hög viktkrav, vilket är bekvämt för transport och montering.
*Fästelement och anslutningar av rostfritt stål: Se till att korrosionsbeständigheten och strukturell styrka hos anslutningsdelarna under systemets långsiktiga drift.
*Begravd Foundation eller Screw Pile Foundation: Välj grundformulär enligt markstrukturen och belastningskraven. Den förstnämnda har god stabilitet och den senare har hög konstruktionseffektivitet.
Utformningen av stödsystemet måste strikt kontrollera belastningen enligt lokala miljöparametrar såsom vindtryck, snöstryck och jordbävningsintensitet för att uppfylla säkerheten, hållbarheten och strukturella stabilitetskraven för långvarig drift.

Grundtyp och anpassningsbar miljö
Olika markstödssystem kräver olika grundformer för att säkerställa stabiliteten i den övergripande strukturen:
1. Betongfundament
Tillämpligt på projektområden med solida stiftelser och långsiktiga markresurser. Byggperioden är lång, men strukturen är stabil och har god vädermotstånd.
2. Skruvhögfundament
Det drivs i marken av mekaniska skruvar, med en kort byggperiod. Det är lämpligt för projekt med mjuk geologi eller krav på låg markstörning. Det är lätt att demontera eller justera senare.
3. Ankare eller kolumnfundament
Det används ofta i sluttningar, berg eller tillfälliga projekt. Det kan vara flexibelt ordnat enligt skillnaden mellan terränghöjden för att minska kostnaden för marknivå.
Dongsheng New Energy kan anpassa grundtypen beroende på arten av kundens markanvändning och investeringscykel, med hänsyn till bekvämligheten med konstruktion och systemtillförlitlighet.
Systeminstallationsprocess och konstruktionskontroll
1. Webbplatsundersökning och terränganalys
Före konstruktion krävs detaljerad mätning och geologisk utvärdering av projektplatsen för att samla in information såsom skillnad i terränghöjd, jordtyp och hydrologiska data.
2. Strukturell design och layoutoptimering
Enligt designprinciperna såsom komponentstorlek, kabelkablar, inverterlayout, etc., formuleras layoutritningar och fundamentpositioneringskoordinater för att optimera komponentorientering och avstånd.
3. Komponentinstallation och strukturell anslutning
Efter att monteringsmaterialet anländer till platsen utförs grundläggande konstruktion och konstruktionsmontering. Dongsheng New Energy antar modulär strukturell design, vilket kan förbättra effektiviteten i montering på plats.
4. Kvalitetsinspektion och mekanisk verifiering
Under konstruktionsprocessen genomförs nodstyrka detektion, vertikalitetskontroll, bekräftelse av korrosionsbehandling och andra länkar för att säkerställa att den övergripande strukturella noggrannheten och mekaniska egenskaper uppfyller designkraven.

Nyckelpunkter för efter underhåll och drift av markeringssystemet
Även om strukturen för markmonteringssystemet är stabilt, för att säkerställa den långsiktiga säkra driften av det fotovoltaiska systemet, måste följande underhållsarbete fortfarande utföras regelbundet:
*Kontrollera regelbundet om kontakterna är lösa eller korroderade;
*Rengör skräp på komponentens yta för att förhindra hinder;
*Kontrollera om monteringens övergripande horisontella och vertikala tillstånd har förändrats;
*Övervaka och hantera onormala förhållanden såsom vattenansamling och bosättning i grunden;
*Utför specialinspektioner efter stormar, is och snö för att förhindra strukturell förskjutning eller lokal skada.
Efter att projektet har levererats kan Dongsheng New Energy tillhandahålla valfria underhållsservicepaket för att hjälpa kunder att skapa ett komplett drifts- och underhållssystem.

Ansökningsfall och feedback från fälteffekt
Dongsheng New Energy har byggt flera markfotovoltaiska stödprojekt i Jiangsu, Anhui, Hebei, Shandong, Yunnan, Sydostasien och andra regioner, som täcker:
* Industriella och kommersiella parkens lediga markanvändningskraftverk;

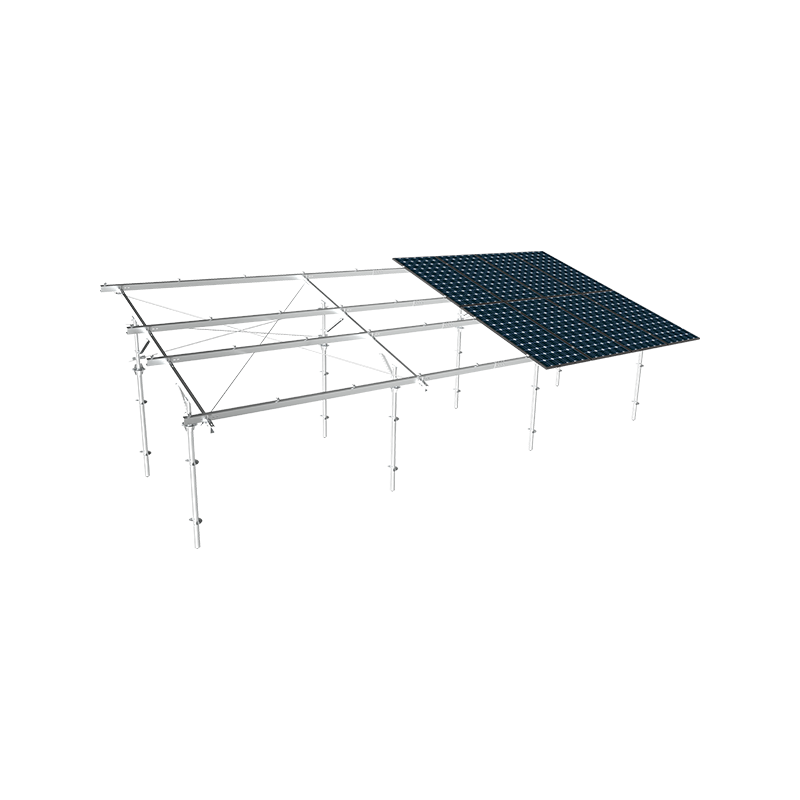

* Jordbruksfotovoltaiska kompletterande växthusstödssystem;
* Korrosionsbeständiga stödstrukturer i speciella miljöer som öknar och tidvattenlägenheter;
Flexibla supportplattformar som stöder distribuerade energilagringssystem. Användaråterkoppling visar att denna typ av system har stabil drift, hållbar struktur, anpassningsförmåga till olika klimatförhållanden och stark investeringsstyrbarhet och kraftinkomstgaranti.

Framtida utvecklingsriktning och tekniktrender
Utvecklingsriktningen för mark PV -monteringssystem blir allt mer diversifierad och följande tekniska vägar kommer att fokuseras på i framtiden:
* Optimeringsdesign för lättviktstruktur: Minska materialkostnaderna och transportkostnaderna samtidigt som du säkerställer bärande säkerhet;
* Intelligent spårningssystemkombination: Integrera AI -algoritmer och miljöstensorer för att uppnå automatisk ljusspårning i komponenternas vinkel;
* Integration av struktur och jordbruk: Främja multifunktionell monteringsdesign som kombinerar jordbruk med kraftproduktion;
* Användning av återvinningsbara material: Använd återvinningsbart aluminium eller återvunnet stål för att minska koldioxidutsläppen;
* Integrerad integrationslösning: Monteringssystem och komponenter, energilagring, inverterare, kabelsystem är utformade och levereras på ett enhetligt sätt.

Konstruktions- och optimeringsväg för mark PV -monteringssystem Anpassning till flera terrängen

Grundfunktioner och sammansättning av markpv -monteringssystem
De mark PV -monteringssystem Utföra de viktiga uppgifterna med att fixa fotovoltaiska moduler, bära vindbelastning, snöbelastning och självvikt. Det består främst av grundstruktur, kolumner, balkar, kontakter och monteringsskenor. Dess design får inte bara uppfylla kraven på strukturell styrka och stabilitet, utan också överväga konstruktionseffektivitet, materialkostnad, transportmetod och bekvämlighet med senare underhåll. Vanliga typer av stöd inkluderar fasta lutningsstöd, justerbara stöd och spårningsstöd. Det specifika urvalet måste utvärderas omfattande baserat på geografisk plats, klimatförhållanden, projektkapacitet och markanvändningsform.

Effekterna av olika terrängar på konstruktionen av fotovoltaiska stödsystem
Konstruktionskraven för markfotovoltaiska kraftverk i olika terrängen är olika, och differentierade tekniska krav läggs fram för stödsystemet:
1. Platt terräng
Lämplig för konventionella högfundament och storskalig mekaniserad konstruktion. Strukturen är relativt standardiserad, och aluminiumlegering eller varm-dip galvaniserad stålstruktur kan användas. Kostnadskontrollen är relativt enkel och installationseffektiviteten är hög.
2. Hillig och sluttande terräng
Terrängen är böljande, vilket ställer högre krav på justeringsförmågan och modulkombinationen av stödsystemet. Vanligtvis används justerbara kolumner, strålar med olika höjder och separata fundamentenheter. Höjden på konsolen måste justeras enligt terrängen för att undvika hinder och skuggeffekter.
3. Öken och gobi
Vinden och sanden är stark, och konsolen måste ha en stark vindmotstånd. Stiftelsen antar ofta gjutna högar, ankarfundament och andra former. Strukturen måste vara enkel och solid för att minska vindmotståndet och dammansamlingen.
4. Saltlösning och fuktiga områden
Mycket antikorrosionsmaterial såsom varm-dip galvaniserat stål eller rostfritt stålkomponenter måste väljas. Den strukturella designen måste överväga fuktmotstånd, dränering och markkorrosion för att förlänga systemets livslängd.

Viktiga punkter för terräng-adaptiv strukturell design
1. Foundation Design Matching
I olika terrängar är det rimliga urvalet av grundbehandling och grundform nyckeln till att säkerställa stabiliteten i konsolen. Taizhou Dongsheng New Energy Technology Co., Ltd. kombinerar geologiska undersökningsdata på projektplatsen för att ge kunderna en mängd grundformer som spiralhögar, betonghögar, hammarhögar eller bergförburen förankringsbultar för att anpassa sig till skillnader i bergstjocklek, markvattensnivå och bärförmåga.
2. Modulär kombination och justeringsmekanism
För att uppnå snabb installation och strukturell anpassning antar ofta multi-terrängkonsoler modulära kombinationsstrukturer. Komponenter i olika storlekar och vinklar kan monteras flexibelt på plats för att säkerställa att konsolerna är stabilt ordnade i terräng med olika sluttningar och ojämn terräng. Användningen av justeringsmekanismer såsom utdragbara kolumner och porösa vinkelstålanslutningar hjälper till att uppnå horisontell enhetlighet hos komponentuppsättningen.
3. Lutning och orienteringsoptimering
Enligt terrängbegränsningar kan lutningen och orienteringen av fasta parentes inte ställas in enhetligt. Genom program för layoutprogramvara och komponentlayoutoptimering kan skuggning minskas effektivt och den övergripande systemeffektiviteten kan förbättras. Dongsheng använder vanligtvis BIM -modellerings- och PV -systemdesignprogramvara för att förhandsgranska konsolen för att förbättra systemets utgångskapacitet.

Materialval och ytbehandlingsteknik
I applikationsscenarier med flera terräng är de mekaniska egenskaperna, korrosionsbeständigheten och livslängden för konsolmaterialet nära besläktade. Galvaniserat stål med varmt dopp är fortfarande det vanliga materialet på grund av dess ekonomi och hållbarhet. För miljöer med hög salt och högfuktighet kan högre zinkskikttjocklek eller rostfritt stål väljas och yt passiveringsbehandling kan utföras.
Dongsheng använder självdesignade hot-dip galvaniserade stålstödssystem i ett stort antal projekt. Tjockleken på zinkskiktet på ytan är inte mindre än 80 μm, och i kombination med fästelementbeläggningsteknik förbättras den totala korrosionsmotståndet.

Konstruktionsprocess och effektivitetskontroll
Komplex terräng åtföljs ofta av ökade konstruktionssvårigheter. För att minska byggperioden och kostnaden måste supportsystemet ha egenskaperna för hög förhandsfrekvens, bekväm justering på plats och standardiserade installationsverktyg. Förmonterade delar kan monteras i fabriken, och endast skarvning och nivellering krävs på plats, vilket förbättrar effektiviteten och minskar fel på plats.
Taizhou Dongsheng New Energy Technology Co., Ltd. har implementerat "Modulen Pre-Assemble Fast Placement" -byggnadsstrategi i många bergsfotovoltaiska projekt, effektivt förkortat byggperioden och förbättrar installationens noggrannhet.

Strukturella hållbarhetsöverväganden vid systemdrift och underhåll
I det senare drifts- och underhållsstadiet i projektet har stabilitetens stabilitet, stödsystemstrukturen, anslutningarna och antikorrosionsstatusen stor inverkan på systemets totala effektivitet. För att minska underhållsfrekvensen och drifts- och underhållskostnaderna bör inspektionskanaler reserveras i designstadiet, lätt utbytbara kontakter bör användas och blixtskydd och jordningsanordningar bör ställas in. Strukturell hållbarhet är inte bara relaterad till själva konsolen, utan påverkar också komponenternas stabilitet och systemets säkerhet. Speciellt i områden med ofta starka vindar och kraftiga regn bör regelbundna strukturinspektioner och grundförstärkning genomföras.

Framtida utvecklingsriktning och intelligent integration
I framtiden, mark PV -monteringssystem kommer att utvecklas i riktning mot lätt, intelligent och standardiserad. Tillämpningen av nya material såsom höghållfast aluminiumlegeringar och kompositmaterial kommer att förbättra strukturell effektivitet ytterligare. Samtidigt kommer integrationen av intelligent utrustning såsom fotovoltaiska spårningssystem och komponentrengöringssystem att hjälpa till att förbättra kraftproduktionens effektivitet och drift och underhållseffektivitet. Dongsheng försöker introducera AI -belysningsmodellering och terränginformationssystem (GIS) -analysteknologi i den preliminära utformningen av konsollayout för att uppnå en mer vetenskaplig layout och förbättra energianvändningen.

Från strukturell anpassning till systemoptimering
Utformningen av PV -monteringssystem som anpassar sig till flera terrängar är inte bara en konstruktionsteknikutmaning, utan också en nyckellänk för att förbättra effektivitetseffektiviteten och projektets genomförbarhet. Genom systemoptimering av materialval, strukturell kombination, installationsteknologi och intelligent drift och underhåll kan markfotovoltaiska kraftverk uppnå ett bredare utbud av landningsapplikationer i olika geografiska miljöer.
Som deltagare inom området distribuerade fotovoltaiska konsoler kommer Taizhou Dongsheng New Energy Technology Co., Ltd.
